Densidad de Campo con Cono de Arena en Alto Hospicio

Los suelos de Alto Hospicio, con una marcada presencia de costras salinas y depósitos eólicos sobre la Pampa del Tamarugal, exigen un control de compactación que vaya más allá del dato de laboratorio. La densidad de campo con cono de arena es el método directo que aplicamos para verificar que cada capa compactada cumple con la especificación técnica, especialmente en plataformas que enfrentan una alta salinidad y oscilaciones térmicas diarias de hasta 20°C. Nuestro equipo de laboratorio ejecuta el ensayo según NCh1516, comparando la densidad seca in situ con el valor Proctor de referencia. En Alto Hospicio, donde la expansión urbana avanza sobre terrenos poco consolidados, complementamos este control con ensayos Proctor para definir la energía de compactación óptima según el tipo de material de préstamo disponible en la zona.

Un ensayo de cono de arena bien ejecutado en Alto Hospicio revela en 15 minutos si la compactación resistirá el ciclo diario de dilatación y contracción térmica del terreno salino.

Descripción del proceso

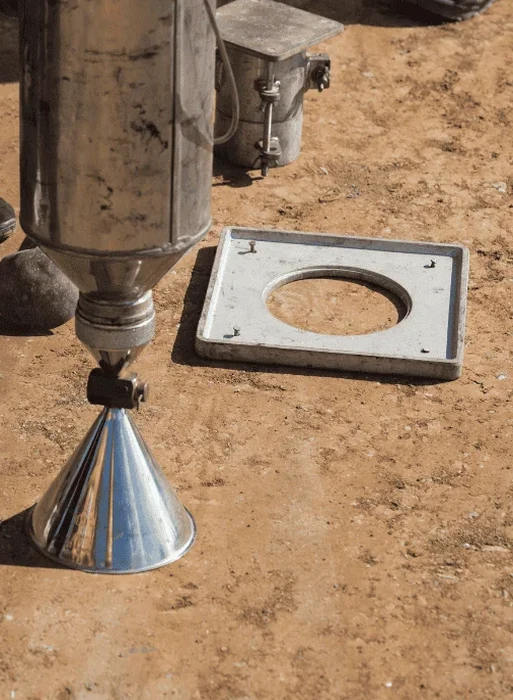

En Alto Hospicio vemos con frecuencia que la densidad de la capa superficial cambia radicalmente al profundizar apenas 20 o 30 centímetros, por la intercalación de arenas sueltas y horizontes cementados con sales. El cono de arena nos permite medir esa diferencia con precisión, usando una arena calibrada de densidad conocida que se vierte en una excavación manual cuidadosamente nivelada. La técnica es directa: se extrae el suelo, se determina su masa, y se mide el volumen del hueco con la arena normalizada. Para proyectos viales sobre la Ruta A-16 o plataformas industriales en el sector de La Negra, la densidad de campo debe alcanzar al menos el 95% de la densidad máxima seca del Proctor modificado. Cuando el material presenta partículas sobre 50 mm, derivamos a controles complementarios mediante granulometría para ajustar la corrección por sobretamaño. En terrenos con napa freática somera —algo frecuente en las quebradas que bajan hacia el oeste— la humedad de compactación se verifica con límites de Atterberg para asegurar que el suelo no esté trabajando en un rango plástico que comprometa la estabilidad a largo plazo.

Aspectos locales

Alto Hospicio creció explosivamente en los últimos 30 años, pasando de ser un campamento minero a una comuna con más de 140.000 habitantes, y esa velocidad constructiva dejó cicatrices en el subsuelo. Hemos visto radieres y pavimentos que fallan antes de los dos años porque la compactación se controló solo visualmente o con métodos indirectos no calibrados para suelos salinos. El riesgo técnico principal es la formación de cavidades por disolución de sales bajo una losa aparentemente bien compactada; el cono de arena detecta la baja densidad puntual que anticipa ese colapso. Otro factor crítico es la heterogeneidad de los rellenos: en una misma manzana conviven arenas eólicas limpias con costras duras de yeso, y asumir una densidad uniforme es un error que se paga con asentamientos diferenciales. La NCh1516 exige un mínimo de tres puntos por cada 500 m² de plataforma, y en Alto Hospicio nosotros recomendamos aumentar esa frecuencia en zonas con afloramientos salinos visibles.

Parámetros de referencia

Parámetro	Valor típico
Norma de referencia	NCh1516 Of.2012
Diámetro del hueco de ensayo	100 a 150 mm
Profundidad del hueco	150 mm típico
Arena calibrada usada	Arena de Ottawa o similar, pasa malla N°20
Masa mínima de suelo extraído	2 kg para suelos finos
Grado de compactación exigible	≥95% Proctor Modificado (NCh1534/2)
Tiempo de ensayo en terreno	15 a 20 minutos por punto
Corrección por sobretamaño	NCh 1534-1, si retiene >5% en 3/4"

Servicios adicionales

Control de compactación en plataformas

Ejecutamos el ensayo de cono de arena en terrazas habitacionales y sitios industriales, entregando el grado de compactación en porcentaje respecto al Proctor de referencia. Incluye determinación de humedad in situ por secado a 110°C.

Densidad en base y subbase de pavimentos

Verificamos la densidad de capas granulares estabilizadas para proyectos viales, aplicando corrección por sobretamaño cuando el material contiene bolones. El informe cita el cumplimiento de la especificación del MOP.

Perfil de densificación en rellenos controlados

Realizamos un muestreo vertical cada 30 cm en terraplenes de gran espesor, detectando zonas de baja compactación que requieren repaso antes de continuar con la siguiente capa.

Normativa técnica vigente

NCh1516 Of.2012 - Determinación de la densidad en terreno - Método del cono de arena, NCh1534/2 Of.2008 - Compactación - Parte 2: Ensayo Proctor modificado, NCh1508 Of.2014 - Geotecnia - Estudio de mecánica de suelos, NCh 1516-15e1 - Standard Test Method for Density of Soil in Place by Sand-Cone Method

Preguntas comunes

¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Alto Hospicio?

El rango de precio por punto de ensayo está entre $47.000 y $77.000, dependiendo del número total de puntos contratados y la accesibilidad del sitio dentro de la comuna. Si se requiere corrección por sobretamaño o determinación de humedad extendida, el valor puede ajustarse ligeramente.

¿En qué tipo de suelo se puede aplicar el método del cono de arena?

El método es confiable en suelos finos, arenas y gravas con tamaño máximo de partícula inferior a 50 mm. En Alto Hospicio lo usamos principalmente en arenas eólicas, costras salinas trituradas y material de relleno seleccionado. Cuando hay bolones grandes, aplicamos una corrección granulométrica o recomendamos un método complementario.

¿Cuántos ensayos exige la normativa chilena para recepcionar una plataforma?

La NCh1516 y las especificaciones del Minvu indican un mínimo de 3 puntos de control por cada 500 m² de superficie compactada, con una distribución uniforme. Para obras lineales como colectores o pasajes en Alto Hospicio, se estipula al menos un ensayo cada 30 metros lineales por capa.

¿El cono de arena sirve para medir densidad en suelos con alta salinidad?

Sí, siempre que el hueco de ensayo se mantenga estable durante la excavación. En costras muy cementadas del sector oriente de Alto Hospicio, a veces es necesario retirar la capa más dura antes de iniciar. La arena calibrada no reacciona con las sales del terreno, por lo que el ensayo no se ve alterado químicamente.
